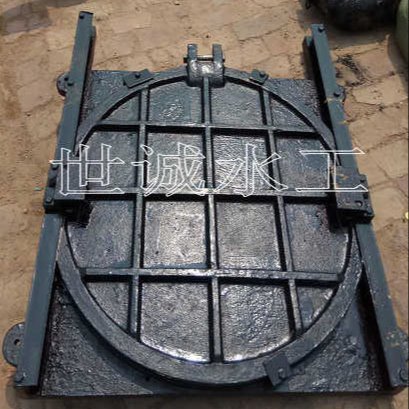

鑄鐵圓閘門

 鑄鐵圓閘門

鑄鐵圓閘門產品簡介

鑄鐵圓閘門主要是用來開啟、關閉局部水工建筑物中過水口的活動結構，產品能夠起到調節流量、控制水位，運渡船只的作用，主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。閘門產品主要由閘框閘板、吊座及緊閉斜鐵等零部件組成，為克服容易銹蝕的缺點閘框、閘板全采用球墨鑄鐵生產，其中閘框又由上橫梁下橫梁、左直梁、右直梁組成，為了制造、

運輸、安裝方便閘板一般根據其大小或高度情況由上下幾部分拼裝組成。

鑄鐵圓閘門是直接承受水壓力的擋水構件閘框是閘板四周的支承構件，同時也是閘板上下運動的滑道滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部，閘框迎水面四周與閘板框四周背水面接觸處經機械精制、加工，刨光后平直光滑、貼合嚴密使結合面、止水面與運動滑道合三為一。

鑄鐵圓閘門在啟閉機操作下啟閉運行操作時，在水壓力和緊閉斜鐵的雙重作用下，閘板運行使閘板與閘框滑道緊密貼合從而達到有效止水。

鑄鐵圓閘門產品安裝要點

1，鑄鐵圓閘門在安裝前，首先要檢查各聯接部位的螺栓是否因運輸裝卸造成松動，如有松動應加以堅固才能進行安裝。

2，檢查鑄鐵圓閘門的主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連結螺栓將止水面調整在同一平面內才能進行安裝。

3，鑄鐵圓閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘變形（除特大鑄鐵閘門外）。

4，鑄鐵圓閘門在二期澆注前將閘門整體吊裝就位后找好前和后的正確位置，然后將調整螺栓與工程配鋼筋焊牢，再用塞尺檢測各止水面處的間隙，同時對間隙超過0.3mm處用高速螺栓進行調整，確保各產品止水面的間隙在0.3mm以后，再將鑄鐵閘門背后水面兩邊立門槽用金屬或木質桿支撐，防止?jié)沧r(shí)擠壓，造成門槽向內夾卡門板，之后才進行二期澆注。
