平面雙向止水鑄鐵閘門產品簡介

 平面雙向止水鑄鐵閘門主要是用來開啟、關閉局部水工建筑物中過水口的活動結構，產品能夠起到調節(jié)流量、控制水位，運渡船只的作用，主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。閘門產品主要由閘框閘板、吊座及緊閉斜鐵等零部件組成，為克服容易銹蝕的缺點閘框、閘板全采用球墨鑄鐵生產，其中閘框又由上橫梁下橫梁、左直梁、右直梁組成，為了制造、

運輸、安裝方便閘板一般根據其大小或高度情況由上下幾部分拼裝組成。

雙向止水鑄鐵閘門是直接承受水壓力的擋水構件閘框是閘板四周的支承構件，同時也是閘板上下運動的滑道滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部，閘框迎水面四周與閘板框四周背水面接觸處經機械精制、加工，刨光后平直光滑、貼合嚴密使結合面、止水面與運動滑道合三為一。

鑄鐵閘門在啟閉機操作下啟閉運行操作時，在水壓力和緊閉斜鐵的雙重作用下，閘板運行使閘板與閘框滑道緊密貼合從而達到有效止水

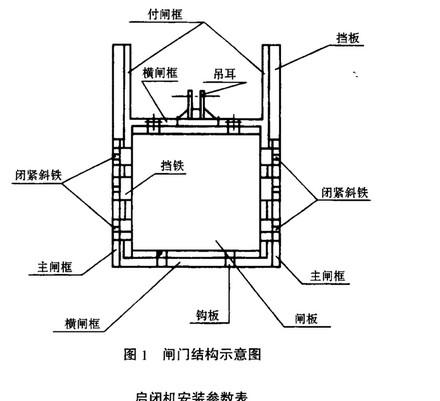

雙向止水鑄鐵閘門結構圖

平面雙向止水鑄鐵閘門主要特性

1，平面雙向止水鑄鐵閘門防腐能力強，可在PH=6-8的流體酸堿中使用。

2，平面雙向止水鑄鐵閘門結構科學，操作簡單靈活，使用壽命長。

3，平面雙向止水鑄鐵閘門可根據用戶需要可制造高水頭產品，至高正向設計水頭可達50m，反向水頭可達20m。

4，平面雙向止水鑄鐵閘門關閉時設有鎖緊，自動停止裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L≤

1.25L/h·m。

 5，平面雙向止水鑄鐵閘門的門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，不會變形。我公司可根據用戶要求，

止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造

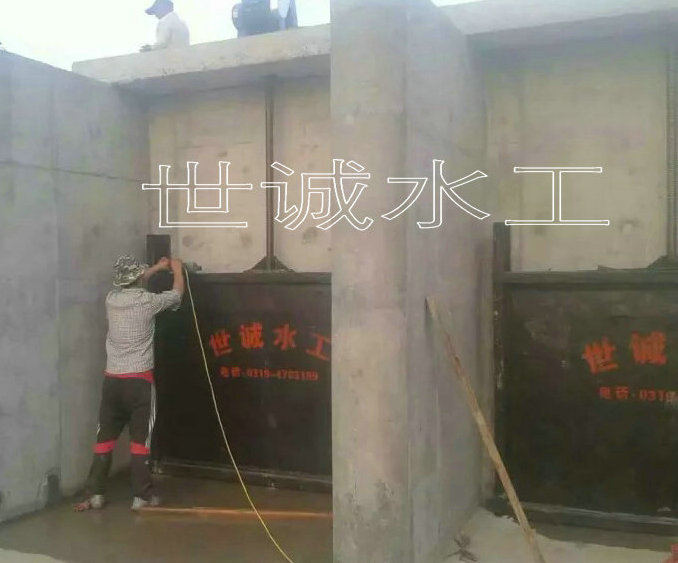

雙向止水鑄鐵閘門安裝現場

雙向止水鑄鐵閘門產品安裝要點

1，鑄鐵閘門在安裝前，首先要檢查各聯接部位的螺栓是否因運輸裝卸造成松動，如有松動應加以堅固才能進行安裝。

2，檢查鑄鐵閘門的主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連結螺栓將止水面調整在同一平面內才能進行安裝。

3，鑄鐵閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘變形（除特大鑄鐵閘門外）。

 4，鑄鐵閘門在二期澆注前將閘門整體吊裝就位后找好前和后的正確位置，然后將調整螺栓與工程配鋼筋焊牢，再用塞尺檢測各止水面處的間隙，同時對間隙超過0.3mm處用高速螺栓進行調整，確保各產品止水面的間隙在0.3mm以后，再將鑄鐵閘門背后水面兩邊立門槽用金屬或木質桿支撐，防止?jié)沧r擠壓，造成門槽向內夾卡門板，之后才進行二期澆注。
